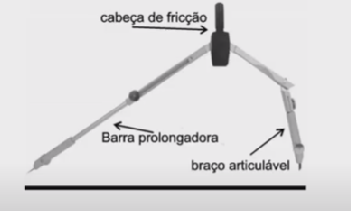

(Ufu 2018) O compasso é um instrumento usado no desenho artístico e no desenho técnico. Um exemplo de compasso especial é o compasso articulável, que possui cabeça de fricção para ajuste preciso e suave do raio, um braço articulável e outro com barra prolongadora do braço, onde fica a ponta seca, conforme ilustra a figura abaixo

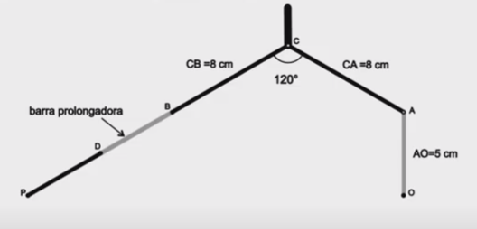

O esquema abaixo mostra um compasso articulável ajustado de modo que o braço articulável AO é perpendicular a AB e OP


Para essa configuração, a medida, em cm, do raio da circunferência traçada com o compasso é



a) 5√3

b) 8√3

c) 9√3

d) 13√3

e) 15√3 Questões
